单台套仪器名称： 六通道混合信号示波器
英文名称： Oscilloscope
仪器编号：
管理部门： 轨道交通设备测试实验室实验室
本单位仪器资产管理编号： TY2019005531
规格型号： 泰克MS056
原值（万元）： 20.7
产地： 中国
单台套仪器类别： 通用
生产制造商： 泰克科技（中国）有限公司
已运行总机时数：
参考收费标准： 600元/天
启用日期： 2020年9月
对外开放共享规定： 请提前一周预约
主要技术指标：
1、模拟通道数：6通道，每通道模拟带宽500MHz；
2、逻辑分析功能： 16路逻辑分析通道。
3、在所有模拟通道上最高实时采样率： 6.25GS/s；
4、ADC分辨率：12位，在高分辨率模式下16位；
5、波形捕获率：50万次/每秒；
6、输入灵敏度范围：
50Ω ：500µV/div-1V/div
1MΩ ：500µV/div-10V/div
7、标准触发类型：
边沿，脉冲，欠幅脉冲、超时、窗口, 逻辑, 建立时间和保持时间, 上升/下降时间, 并行总
线, 顺序等，后期设备还可以选配I2C、SPI、 RS-232/422/485/UART、CAN、LIN、
FlexRay、USB 2.0、以太网、I2S、LJ、RJ、TDM等分析。
8、输入阻抗精度：1 MΩ ±1%、50 Ω ±1%
主要功能： 信号时域波形测量，可做逻辑分析和协议分析
服务内容： 测试服务
服务典型成果：

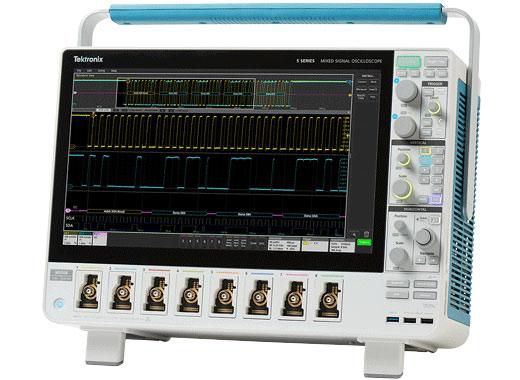

仪器图片：
